Herstellung von Schaltanlagen auf unseren Fertigungsflächen
Quelle: INOTEC Frontansicht Steuerschrank
Aktuelle Projekte

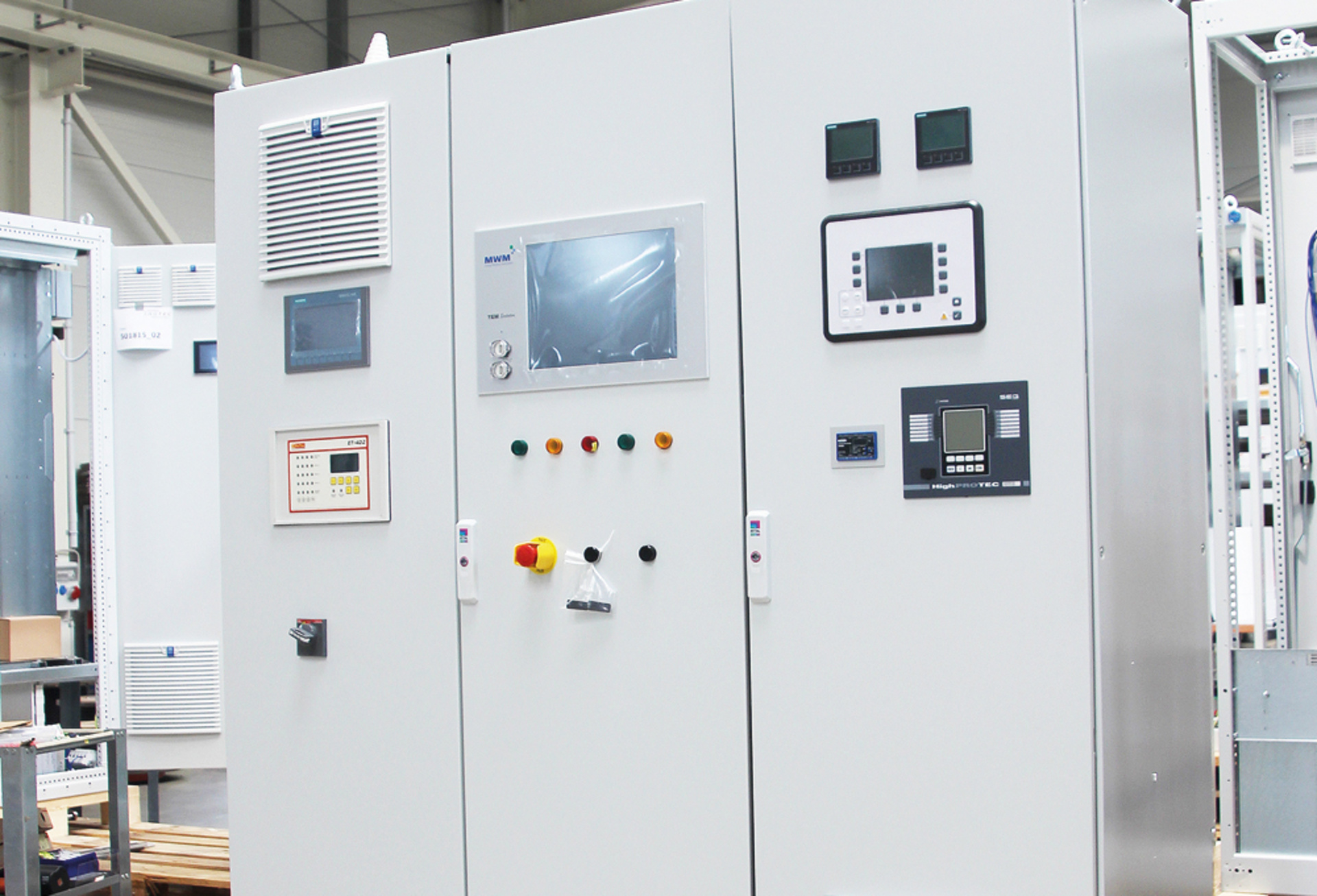

In unserer stationären Fertigung stellen wir für unsere Kunden Maschinensteuerschränke (siehe Bild Frontansicht) her, die ihren Einsatz beispielsweise in einem 5 MW BHKW finden. Sie dienen zur Führung, sicheren Regelung sowie intelligenten Steuerung von kundenspezifischen elektrischen Anlagen und Aggregaten.
Ebenfalls projektieren, fertigen und prüfen wir auf den Fertigungsflächen bauartgeprüfte Niederspannungs-Schaltanlagen nach der international gültigen Norm IEC 61439-1/2.
Die Schaltanlage wird überall eingesetzt, wo elektrische Energie im Niederspannungsbereich sicher verteilt werden muss. Sie eignet sich für alle Schalt-, Trenn-, Verteiler- und Steueraufgaben.
Die Generatoreinspeisung (Nennstrom: 1600A, 50 kA; IP 54) mit Eigenbedarfsverteiler kommen in Elektrokessel- und Großwärmepumpenanlagen in einem HKW zum Einsatz (siehe Bild weiterlesen).

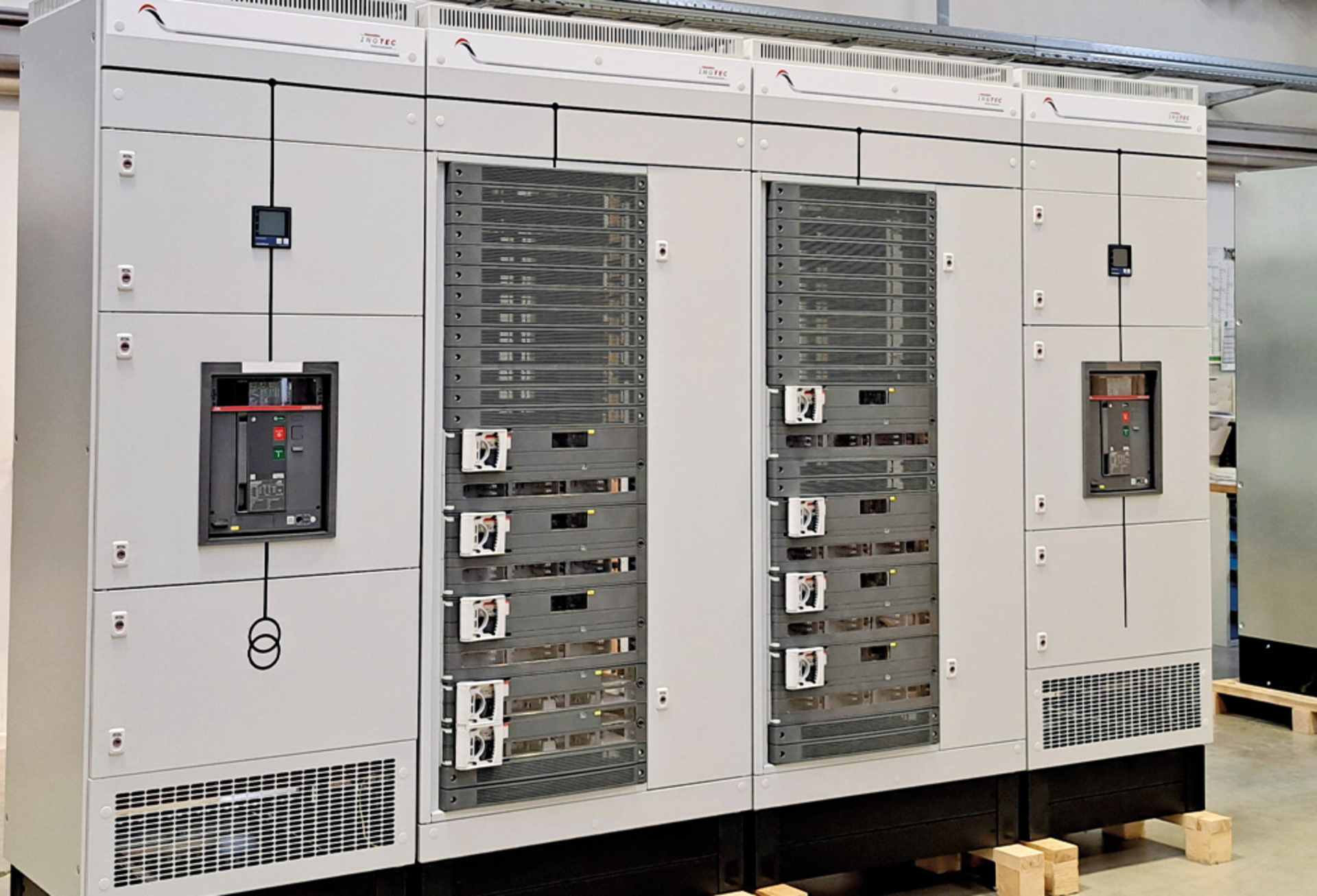

Projektierung und Fertigung von bauartgeprüften 0,4 kV Niederspannungshauptverteilungen (Nennstrom 1600 A, IP 20, SK 1). bestehend aus einem Einspeise-Leistungsschalterfeld mit offenen Leistungsschalter Fabr. ABB Sace Emax sowie einem Abgangs-Lastschaltleistenfeld mit ABB NH-Festeinbauleisten (siehe Bild weiterlesen), die eine hohe Packungsdichte durch kompakte Bauweise ausweisen, gehört zu unserem Portfolio.
Chemiepark ET-Infrastruktur
Quelle: INOTEC Ansicht kundeneigene Übergabestationen
Die AMG Lithium GmbH errichtet im Chemiepark Bitterfeld-Wolfen die erste Raffinerie in Batteriequalität der EU. Im Projekt ET-Infrastruktur plant und errichtet die INOTEC GmbH drei kundeneigene Übergabestationen. Sie versorgen so die AMG Lithium GmbH aus dem Mittelspannungsnetz.
Die Dimensionierung des Kabelkellers, des Mittel- und Niederspannungsraumes erfolgt entsprechend der kundenspezifischen, technischen Anforder-ungen und wird ausgelegt für Transformatoren, typgeprüfte Mittelspanungsschaltanlagen und bauartgeprüfte Niederspannungsschaltanlagen nach den gültigen DIN/IEC/VDE-Normen und der TAB MITNETZ.
Drei Betonfertigstationen waren vorgesehen. Diese hatten aber Lieferzeiten von 6-8 Monaten. Der angestrebte Fertigstellungstermin wäre nicht zuhalten gewesen. Unser Lösungsweg lautete die Errichtung der drei Übergabestionen mit einer Baufirma umzusetzen. Unsere Entscheidung fiel auf die Baufirma Leinetaler aus Sangerhausen.
Um allen elektro- und bautechnischen Anforderungen gerecht zu werden, hier ein Auszug
- Zugang, Türen, Fenster, Fußböden
- Klimabeanspruchung, Belüftung und Druckentlastung
- Schallschutzmaßnahmen und Auffangwannen
- Kabelführung der Stadtwerke-Kabel
- Beleuchtung, Steckdosen
- Fundamaterder
- elektrische und elektromagnetische Felder
- Isolation
- Schutz gegen Störlichtbögen
Neubau Weidmüller
Quelle: INOTEC Ansicht Logistikzentrum, Ladebereich
Unweit von Eisenach entsteht ein neues Logistikzentrum auf einem 72.000 m² großen Grundstück.
Der Neubau ist die Grundlage für eine zukunftsweisende und innovative Logistik und eine Investition in den Standort Deutschland. Das neue Logistik-Zentrum, das unter den Projekttitel "NGL" läuft, wird der globale Umschlagplatz für alle Produkte aus den Werken in Deutschland, Rumanien und Tschechien. Das geplante Logistikgebäude besteht aus mehreren Gebäudeteilen:
- Operativ-Bau (für Wareneingang, Warenausgang, Kommissionierung, Verpackung)
- mit Mezzanin-Geschoss
- Shuttle-Lager
- Breitgang-Lager (Technik-Ebene al UG)
- Hochregal-Lager als Silo-Bau
- Bürogebäude (4-geschossig).
Neubau eines Logistik-Zentrallagers
Quelle: INOTEC, Lagerbereich
In der Mitte Deutschlands entsteht ein neues
Logistik-Zentrallager für den pharmazeu-
tischen Großhandel bestehend aus einem
5.000 m² großen Zentrallager sowie einer
10.000 m² großen Kommisionierhalle mit
angeschlossenen zweigeschössigen Büro-
und Sozialgebäude und einem Versand-
bereich.
Ausgestattet mit modernster Fördertechnik sind alle Artikel schnell und zuverlässig verfügbar.
Komplettsanierung von Schalthäusern
Quelle: INOTEC, Schalthaus SWS
Das SWS-Schalthaus ist eine Übergabestation zur Energieversorgung von Kunden aus dem Mittelspannungsnetz, ausgerichtet nach dem Leistungsbedarf und den Betriebsanforderungen
des Kunden sowie den Netzverhältnissen des VNB.
Im wesentlichem gehören zu einer Übergabestation:
- der bauliche Teil
- die Mittelspannungsanlage
- die Transformatoren
- die Schutz- und Steuereinheiten
- die Einrichtungen zur Abrechnungszählung und
- das Zubehör.
Die jeweiligen DIN-VDE-Bestimmungen, DIN-Normen, europäischen und internationalen Normen sind zu beachten.
Mit der Errichtung dürfen nur Fachfirmen beauftragt werden.
