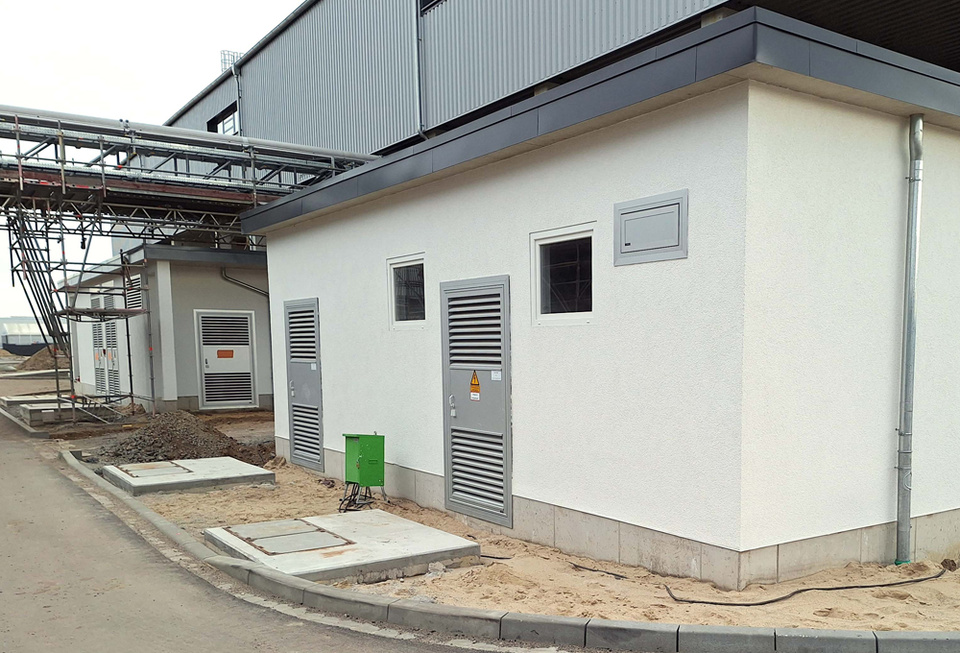

Die AMG Lithium GmbH errichtet im Chemiepark Bitterfeld-Wolfen die erste Raffinerie in Batterie-qualität der EU. Im Projekt ET-Infrastruktur plant und errichtet die INOTEC GmbH drei kundeneigene Übergabestationen. Sie versorgen so die AMG Lithium GmbH aus dem Mittelspannungsnetz.
Die Dimensionierung des Kabelkellers, des Mittel- und Niederspannungsraumes erfolgt entsprechend der kundenspezifischen, technischen Anforderungen und wird ausgelegt für Transformatoren, typgeprüfte Mittelspanungsschaltanlagen und bauartgeprüfte Niederspannungsschaltanlagen nach den gültigen DIN/IEC/VDE-Normen und der TAB MITNETZ.
Drei Betonfertigstationen sind vorgesehen. Diese hatten aber Lieferzeiten von 6-8 Monaten. Der angestrebte Fertigstellungstermin wäre nicht zu halten gewesen. Unser Lösungsweg lautete die Errichtung der drei Übergabestationen mit einer Baufirma umzusetzen. Unsere Entscheidung fiel auf die Baufirma Leinetaler aus Sangerhausen. Um allen elektro- und bautechnischen Anforderungen gerecht zu werden, hier ein Auszug
- Zugang, Türen, Fenster, Fußböden
- Klimabeanspruchung, Belüftung und Druckentlastung
- Schallschutzmaßnahmen und Auffangwannen
- Kabelführung der Stadtwerke-Kabel
- Beleuchtung, Steckdosen
- Fundamenterder
- elektrische und elektromagnetische Felder
- Isolation
- Schutz gegen Störlichtbögen
hat die INOTEC GmbH ein Planungsbüro gebunden, das die Ausführungsplanung (Grundrisszeichnungen mit Schnittzeichnungen) erstellt sowie ein Statiker, der die Standsicherheit der Gebäudestationen nachweist.
Projektdefinition
Zum weiteren Leistungsumfang zählen die Planung, Lieferung, Montage und Inbetriebnahme aller elektrotechnischen Anlagen, Bauteile und Komponenten:

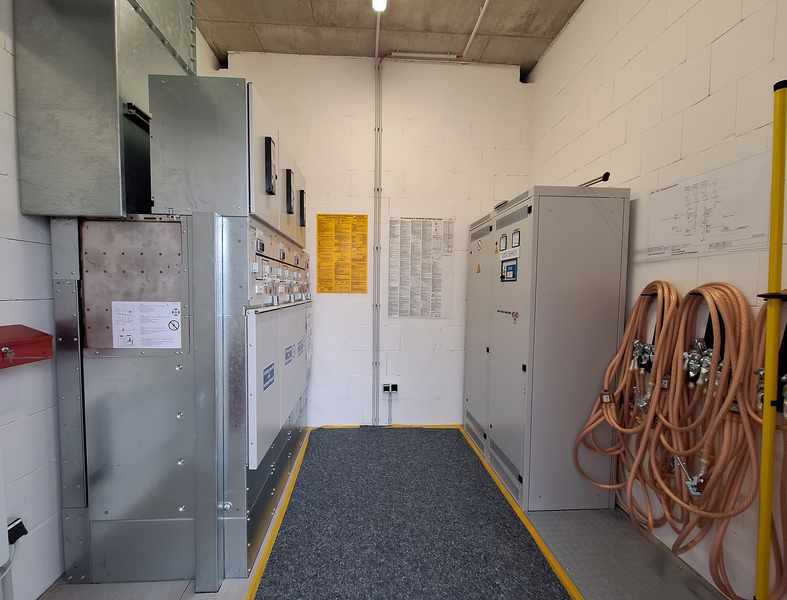

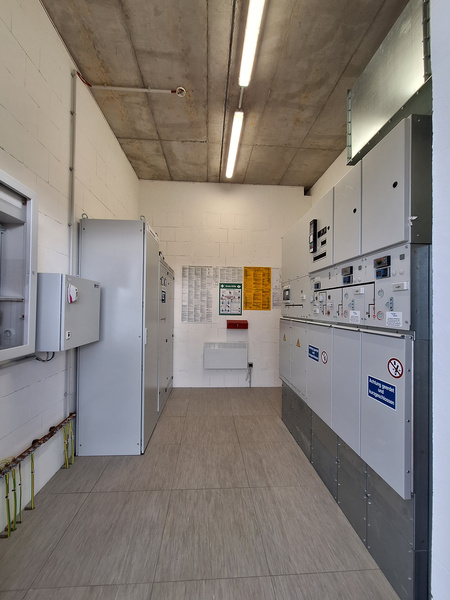

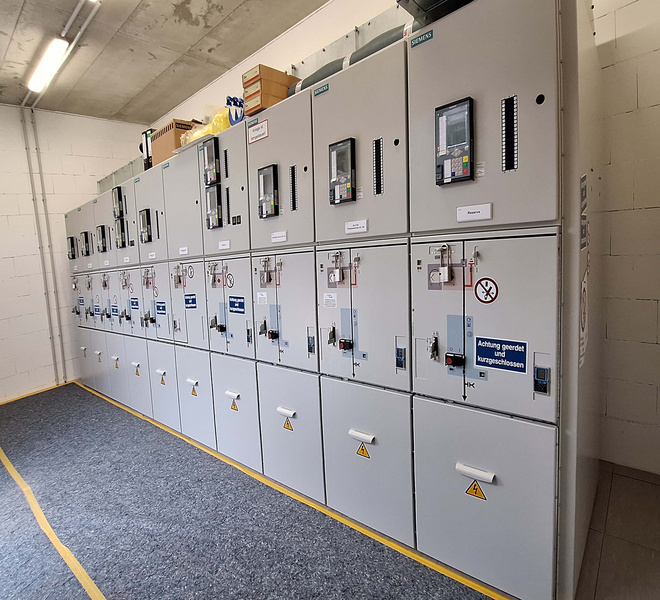

- Lieferung, Einbringung, Montage und Inbetriebnahme einer 20kV-Metallgekapselten Mittelspannungsanlage SG`F6 isoliert, ausgelegt gemäß Bestimmungen der zuständigen VNB, VDE 4110 und IES 62271-100/102/105/200

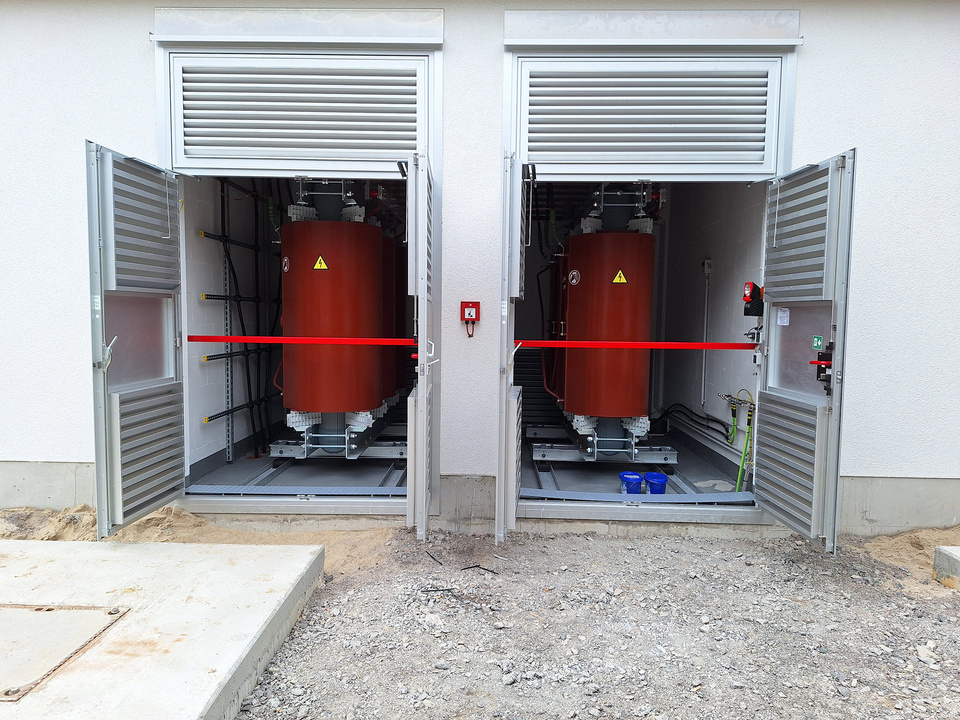

- Lieferung, Einbringung und Anschluss von Drehphasen-Gießharztransformatoren mit jeweils 3125 kVA, 50 Hz oder 4000 kVA, 50 Hz (gemäß DIN EN IEC 60076-11)
- Primär- und Sekundär-Schutzprüfung sowie Funktionsprüfung der Schaltanlage
- Kabelprüfung nach DIN VDEV 0276
- Verlegung und Montage von Stark- und Schwachstromkabel für die Elektro- und Fernwirktechnik zur Versorgung der Schaltanlagen

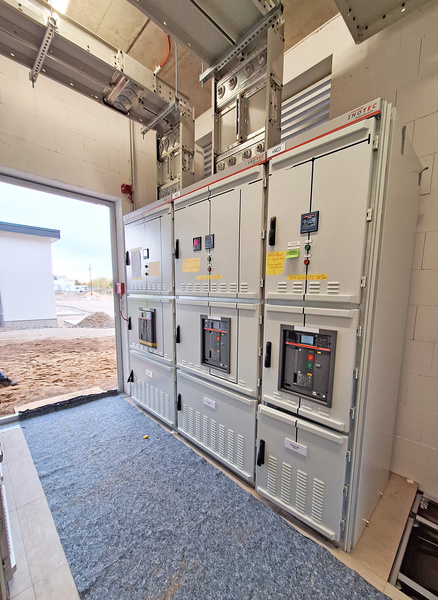

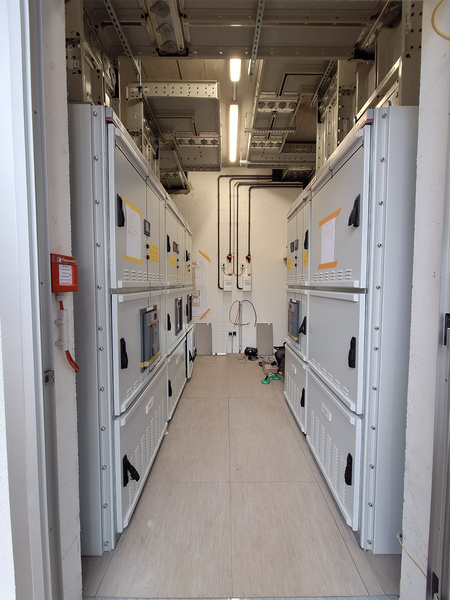

- Engineering, Fertigung, Lieferung, Aufstellung und Inbetriebnahme einer mehrfeldrigen bauartgeprüften 0,4 kV Niederspannungs-Schaltanlage nach DIN EN 61439 Teil 1 und 2
- Unterbrechungsfreie Stromversorgung 220V/DC
- Fernwirktechnik
- Schutzerdung
