Europool System Sangerhausen Industriehalle MIFA Bike Gesellschaft

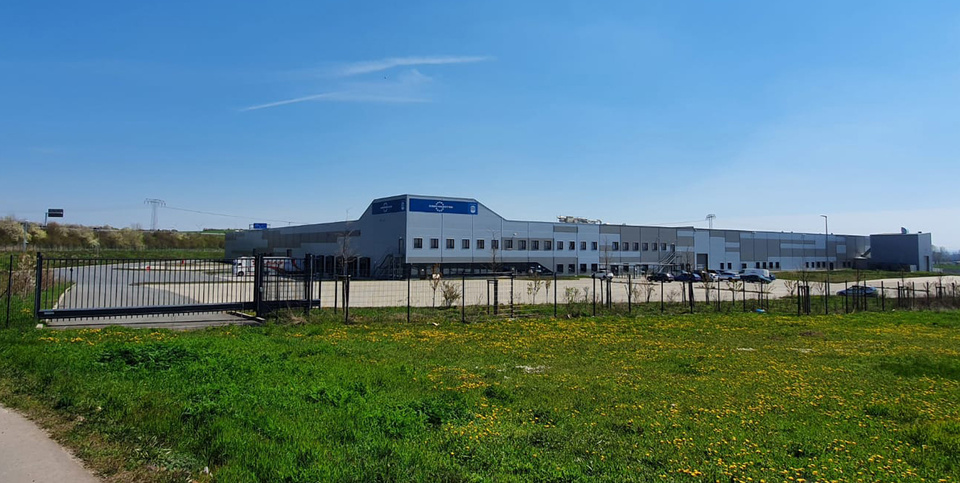

Neubau einer Produktions- und Lagerhalle im Gewerbegebiet Sangerhausen von ca. 30.000 m² mit integrierten Bürobereichen und Sanitärtrakten von 3.000 m²
Realisierung, Errichtung, Montage, Koordination bzw. Organisation und Inbetriebnahme der kompletten Hallen-Elektroinstallation, Halleninnen und -außenbeleuchtung und Sicherheitsbeleuchtungsanlage sowie mit der Detailabstimmung mit dem Netzbetreiber für Errichtung und Umsetzung des Übertragungsnetzes. Zum Leistungsumfang gehörte der Aufbau und Inbetriebnahme einer schlüsselfertigen automatischen Brandmeldeanlage mit direkter Aufschaltung (Fernalarm) über eine Alarmübertragungsanlage auf eine Alarmempfangszentrale gemäß vorliegendem Brandschutzkonzept.
Projektdefinition:
Im Rahmen der fachgerechten Elektromontage und -installation im Mittel- und Niederspannungsbereich wurden von uns folgenden Arbeiten ausgeführt:
- Montage von verschiedenen Verlege-Systemen wie Steig- und Kabeltrassen sowie Schutzrohren,
- Verlegung von Erdkabeln,
- Verkabelung/Verdrahtung von Leistung und Steuerung,
- Montage und Installation der Innen- und Außenbeleuchtung sowie
- Sicherheits-/Rettungswegebeleuchtung
- Lieferung, Aufstellung und Inbetriebnahme einer typgeprüften 5-feldrigen Mittelspannungs-Schaltanlage Typ 8DJH bis 24 kV, RRL2-M-T für sekundäre Verteilernetze, gasisoliert
- Lieferung, Montage und Verkabelung eines MS/NS-Gießharz-Transformator 1000kVA, IP 00, 20/0,4 kV nach Öko 1 in die bauseits vorhandene Schaltstation

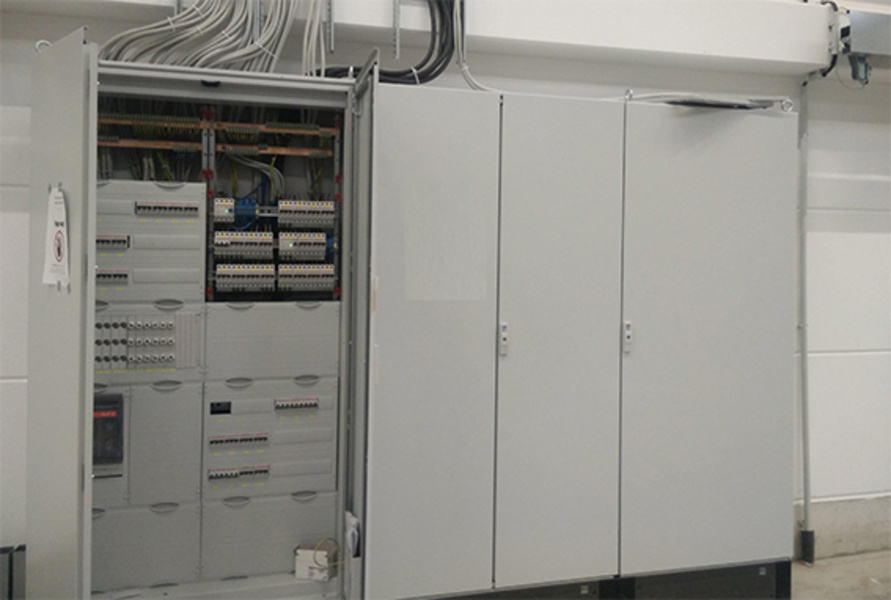

- Lieferung, Errichtung und Inbetriebnahme von Haupt- und Unterverteilungen in den verschiedenen Fertigungsbereichen
- Kabelanschlussarbeiten
- Errichtung und Lieferung der passiven Netzwerktechnik/Datentechnik DV1-DV6
- Schlüsselfertige Errichtung der automatischen Brandmeldeanlage
- Durchführung von Sachverständigen-Abnahmen
- Prüfung alle ortsveränderlichen und ortsfesten Betriebsmittel und Anlagen nach DGUV Vorschrift 3 in regelmäßigen Abständen und Protokollierung der Messergebnisse
Eine kundenspezifische technische Dokumentation wurde von der INOTEC GmbH zusammengestellt und vertragskonform übergeben. Sie beinhaltet in der Regel: Baustellenberichte über den Baustellenverlauf, Fabrikatslisten, Herstellerangaben von alle verbauten Materialien, Bedienungsanleitungen von allen Schalt- und Steuergeräten, die Revisionsplanung der Installationspläne, Regelschemen wie Steuerpläne für die Lichtkuppelsteuerung, Strangschemen über die Datentechnik, Beleuchtungstechnik und Brandmeldetechnik, Engineering-Dokumentation der Niederspanungsschaltanlagen (Ansichtspläne, Stücklisten, Schaltpläne), Bescheinigungen, Prüfprotokolle, Messprotokolle, Konformitätserklärungen, Übergabeprotokolle, Berichte über die Prüfung der Sicherheitsbeleuchtung, Brandschottdokumentation (Schottbuch, Zulassungen etc.) usw.
Entsprechend der Baustellenordnung und der geltenden Unfallverhütungsvorschriften tragen unsere Mitarbeiter auf dem Betriebsgelände Arbeitsschutz- und Sicherheitsausrüstung (z.B. Warnweste, Schutzbrille, Schutzhandschuhe, Sicherheitsschuhe, Kopfschutz etc.). Die termin- und fachgerechte Durchführung und Abwicklung des Projektes wird durch den Einsatz von qualifiziertem und eingearbeitetem Fachpersonal, die mit entsprechenden Prüfmitteln, Spezialwerkzeugen für die professionelle Installations- und Kabelverbindungstechnik und Hilfsmitteln ausgestattet sind, sichergestellt.
